GeneXusで、MessageQueue(メッセージキュー)が使える!

7km以上走ると、ヒザに来るhamatairaです。

GeneXusでメッセージキューが使えるようだったので、
試してみました。
メッセージキューが使えると、他のアプリケーションと連携して動作したり、
GeneXusのプロシージャで、Submitで動かしているものとメッセージをやり取りして
終了させるなどの処理ができるようになります。
開発環境は、
・Windows7 Professional  Service Pack 1
・GeneXus Ev2 U3
今回は、C#とIISの環境でナレッジを作成しました。

まずは、下準備。
■MSMQ(Microsoft メッセージキュー)を使えるようにします。
・「コントロールパネル」→「プログラムと機能」の中の
「Windowsの機能の有効化または無効化」
・「Microsoft メッセージキュー(MSMQ)サーバー」の中の設定を下図のように設定します。
※今回は、メッセージのやり取りのみ行うので、これだけでOK。

MSMQサービス設定

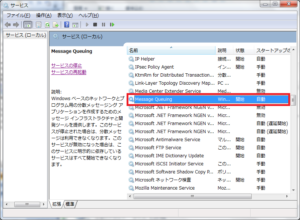

・サービスが起動しているかを確認するには、
「コントロールパネル」→「管理ツール」→「サービス」で確認できます。
「Message Queuing」が動いていればOKです。

MSMQサービス起動の確認

■プライベートキューの作成を行います。
・「コントロールパネル」→「管理ツール」→「コンピュータの管理」
・「専用キュー」を右クリック→「新規作成」→「専用キュー」
・ダイアログに、キューの名前を入力し、OKボタン押下。

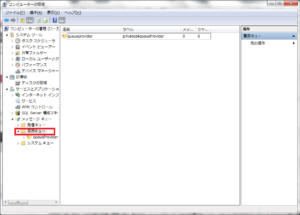

コンピュータの管理

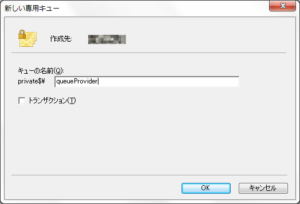

専用キューの作成

※作成したキューのプロパティで、「ラベル」の値を控えておいてください。
後述の「web.config」ファイルを追記する部分で使用します。

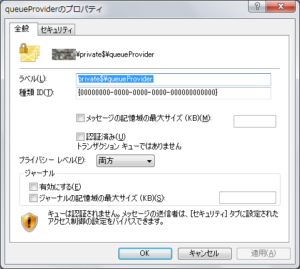

キューのプロパティ

■キューのアクセス権の設定
・先ほど作ったプライベートキューのアクセス権を設定します。
今回は、Everyoneを使用します。
・設定の内容は、以下のものにチェックを入れます。
「メッセージの受信」
「メッセージのピーク」
「メッセージの送信」

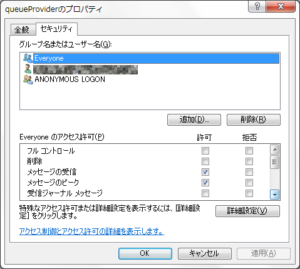

キューのアクセス権の設定

■「web.config」ファイルに使用するメッセージキューの記述を追加。
・「C:\Models\GeneXusのナレッジ名\CSharpModel\web」フォルダにある、
「web.config」ファイルの「<appSettings>」の下に、メッセージキューの記述を追加します。
※「client.exe.config」に記述しても、メッセージキューがうまく動作しないので、
気を付けてください。
先ほど作成したメッセージキューの名前が「queueProvider」だった場合、
記述例は、以下のようになります。

[記述例]
<add key=”Queue-queueProvider” value=”コンピュータ名\private$\queueProvider” />

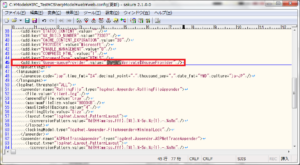

web.conf

・「value=”コンピュータ名\private$\queueProvider”」の部分についての確認方法は、
先ほどの「コンピュータの管理」で作成したプライベートキューを
右クリック→「プロパティ」で確認することができます。(「ラベル」の項目)

キューのプロパティ

下準備、長いですよね。
ようやくGeneXusの登場です。

■実装例の概要
・送信側
メッセージキューへ、停止要求のメッセージを送信します。
停止要求送信後、停止要求に対する応答を受信します。

・受信側
一定回数回るプロシージャをコールします。
今回は、1秒間Sleepを行い、30回回るものを用意しました。
プロシージャ内では、メッセージキューを使用してメッセージの受信処理を行います。
停止要求のメッセージを受信したら、ループを抜けて終了します。
停止要求のメッセージを受信しなかった場合は、30回ループが回り終わったら、
処理が終了となります。

■送信部分の実装例
・各変数の型は、以下になります。
&SndQueue         :Queue
&SndConResult   :Numeric
&SndMessage    :QueueMessage
&SndMsgResult  :VarChar
&RcvMessage     :QueueMessage
&SleepResult       :Numeric
&RcvMessageStr:VarChar

・実装例

■受信部分の実装例
・各変数の型は、以下になります。
&RcvQueue      :Queue
&RcvConResult:Numeric
&RcvMessage :QueueMessage
&Cnt:Numeric
&SleepResult:Numeric
&RcvMessageStr:VarChar
&SndMessage:QueueMessage
&SndMsgResult:VarChar

・実装例

受信の場合はキューに接続して、For~inでメッセージを展開する形になります。

送信の方で、Priority(優先度)を7にしていましたが、若い数字(1~6)を使用すると、
優先度の設定値が、若い数字の順に受信されるようでした。

■実行結果

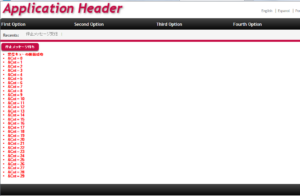

・停止要求を受信しなかった場合(受信側)

(実行結果)停止要求未送信

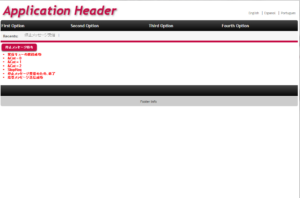

・停止要求を受信した場合

(実行結果)停止要求を受信した場合

・停止要求を送信した後の送信側

(実行結果) 停止要求の送信側

別プロセスで動いていたプログラムが、メッセージを受信をきっかけに、
メインループを抜けて、終了したことが確認できました。

以上が、GeneXusでのメッセージキューを使用したメッセージのお試しです。

ほとんど、MSMQの設定の説明になってしまいましたが、
何かのお役にたてて頂ければうれしいです。
